多彩な加工方法で、用途に合った加工を致します

レーザー加工機の無監視製造システム導入について


平成24年度補正ものづくり中小企業・小規模事業者試作開発等支援補助金で採択され、レーザー加工機の無監視製造システムを導入しました。
その導入効果や内容についてまとめた動画が岐阜県中小企業団体連合会が運営しているものづくり補助金採択事業者のサイト「ぎふものづくり連携倶楽部」にて掲載されております。

厚板精密熔断

9t~200tの厚板、極厚板をNC熔断機やポータブル自動機を用いて切断します。燃焼ガスに水素を使用することで、熱、歪みを可能な限り抑えて熔断しています。
又、NC機にはドリルユニットを装備、100tを超える極厚板にも小孔 (25φ程度) のガス孔加工が可能です。

NCガス切断機・ポータブル切断機

小池酸素工業製
  • ユニテックス5000D・高速ドリルユニット付(4000mm×14000mm) 1台
  • テクノグラフ3500Z・ドリルユニット付(2600mm×13000mm) 1台
  • ポータブル切断機 8台

プラズマ加工

3.2t~38tの中板、厚板を高速、高精度で加工します。切断面の直角度は1mm以内のファインプラズマ加工です。
特に、細長い製品で、歪みを抑えての加工が可能です。

プラズマ切断機

小池酸素工業製
  • Super-400ProⅡテクノグラフ-5000Z(4100mm×30000mm) 1台
  • Super400PLUSテクノグラフ(4100mm×30000mm) 1台

40m 加工ライン

陸送可能なサイズの鋼板はすべて加工可能な長大加工ライン

レーザー加工機

0.6t~25tの薄板、厚板を高出力のファイバーレーザー・CO2レーザーにて加工します。
切幅は0.2mm程度の為、微細な加工や、小孔加工も可能です。4kwの大型機は加工定盤4500mm×22000mmと中部地区最大級ですので大きな製品の加工も可能です。

レーザー切断システム

トルンプ製
  • ファイバーレーザー加工機 TruLaser5040fiber 1式
  • パレットマスタータワー15段(着脱式) 1式

レーザー切断機

バイストロニック製
  • ファイバーレーザー加工機 バイカットスマート12025 12Kw
    (2500mm×12200mm  2パレット) 1台

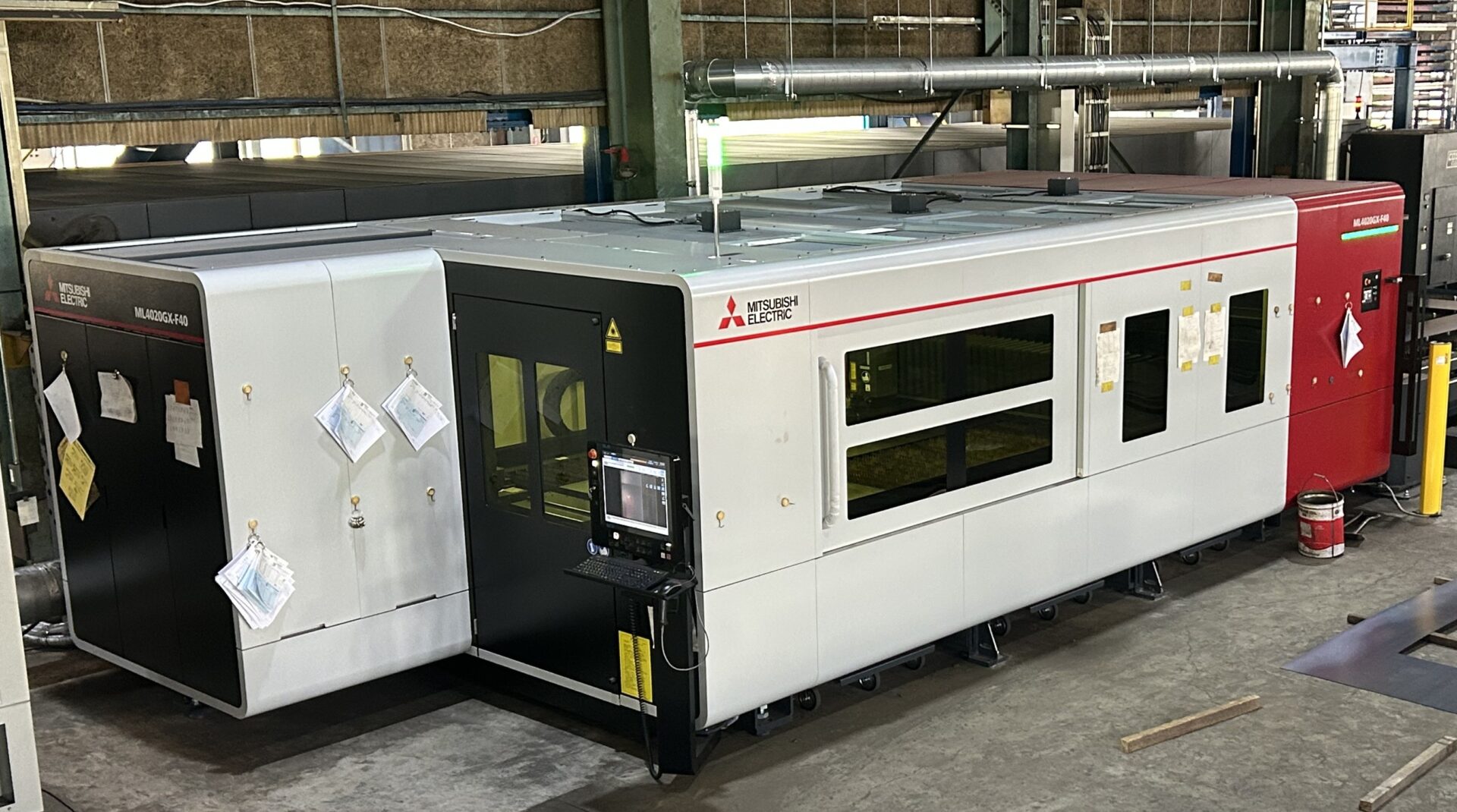

三菱電機製
  • ファイバーレーザー加工機 ML6030XL-F60

3000mm×8000mmの加工定盤。規格板厚によって、モード(レーザー光)を最適化するズームヘッド搭載。

  • ファイバーレーザー加工機 ML3015NX-F40

穴あけ加工機

ドリルマシン

タケダ機械製
  • 多機能ドリルマシン ABM-1530G(1500×3000)

穴あけ加工だけでなく、ザグリ、長穴加工、開先加工等が可能な多機能マシン

ラジアルボール盤

大鳥機工製
  • ラジアルボール盤 BRN-2.0

大口径の穴あけ加工が可能。ドリルの可動域は1500mm。
大物ワークにも対応できます。

開先加工機

鋼板溶接に必要な開先加工を行います。
最大60t、長さ7000mmまでの加工が可能です。

開先機

シンクス製
  • 自動開先切削盤VXW3000-5 2台

ブレーキプレス

コマツ産機製

87t(850kN)のプレス機です。分割型の使用により多種多様な曲げ加工が可能です。
能力:3.2t×2500mm 1台

関西鐵工所製

200tのプレス機です。6.5tの厚さであれば、3500mmまで曲げ加工が可能です。
幅広い用途に使用できるほか、箱曲げも可能です。
能力:200ton×3500mm 1台

150tのプレス機です。薄板でのカバーから階段の踏板まで、幅広い用途に使用しています。6tの厚さであれば、3048mmまで曲げ加工が可能です。
能力:150ton×3048mm 1台

油圧プレス 他

600tの油圧ユニットでの曲げが可能です。
厚板の曲げや、極厚板、形鋼加工品の歪み抜きにも使用できます。16tの厚さであれば、3000mmまで曲げ加工が可能です。

油圧プレス機

大垣工業所製

能力:600ton×3000mm 1台

シャーリング切断機

関西鐵工所製
  • ギャップシャー(13mm×8尺) 1台
  • ギャップシャー(6mm×10尺) 1台
  • スケャーシャー(4.5mm×10尺) 1台

集塵機

ユーザック製

COSMO CLEAN / 3台(Z5 1台, Z7 2台)

超音速の衝撃波で、フィルターを清掃
粉塵捕集率99.97%の高性能集塵機

水素ガス発生装置

澁谷工業製

EGS12000 / 2台



ワイドエリア3次元測定機

キーエンス製

WM-3000 / 1台

カメラの周囲半径5mの半円(長さで最長10m)、高さ5mの範囲で、手元のプローブマーカーからの赤外線をキャッチし、寸法だけでなく、平坦度、角度、(xyz座標)等の測定が可能。
付属PCにより、カラーマップ等で測定結果をビジュアル化することもできる。
